휴가-컨테이너 샬레에 대 한 안티 녹 스틸 프레임 모듈형 별장의 레이아웃

휴가를 위한 반대로 부식된 강철 구조 모듈 초막 - 콘테이너 Chalet의 배치





묘사:

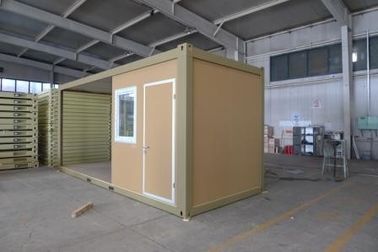

특별한 단 하나 콘테이너 집의 전반적인 크기는 3m*6m입니다.

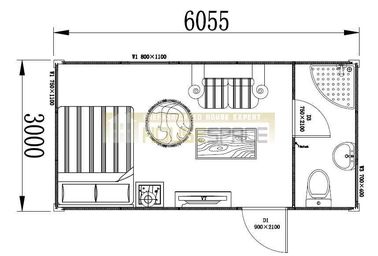

집으로 들어가는 디자인에 의하여, 좌측은 자 지역이고 살고있는 지역은, 오른쪽 목욕탕 지역 (3.6 스퀘어 미터)입니다. 심한 평지는 18의 스퀘어 미터입니다.

소파와 충분히 넓게 인 텔레비젼 세트 사이 거리는 3 미터입니다.

휴가 전용 동안 적당한 부엌 지역 없음.



신청: 휴가 초막으로 적당한 일.





명세:

1.Dimension (mm) & 무게 (kg)







유형	외부				내부			무게
	길이	폭	고도 (포장)	고도 (모이십시오)	길이	폭	고도
1개의 단위	6055	3000	648/864	2790	5860	2780	2500	2000년에서
2개의 단위	6055	6000	648/864	2790	5860	5780	2500	4000에서
3개의 단위	6055	6000	648/864	2790	5860	8780	2500	6000에서
4개의 단위	6055	6000	648/864	2790	5860	11780	2500	8000에서



i. 지면



mm에게서 두꺼운 냉각 압연하곤, 용접된 강철 단면도, 4개 하는 강철 구조 -

                                      - 용접되는 4개의 코너 던지기

                                      - 2개의 포크리프트 포켓 (30'를 제외하고), 거리 1200mm

                                         (포크리프트 포켓의 내부 정리: 240×80 mm)

                                      - 강철 크로스 멤버, thickness=2mm



절연제 - 100개 mm 두꺼운 rockwool



이하 지면 - 두꺼운 0.5mm, 직류 전기를 통한 강철판



지면 - 18mm 합판 널

                                      - 1.8mm PVC 지면

                                         가연성 가연성 종류 B1 - 단단하게

                                         연기 조밀도 종류 Q1 - 낮은 연기 배출

                                         착용 저항 요인: T 수준



II. 지붕



    냉각 압연하곤, 용접된 강철 단면도, 두꺼운 3mm에게서 하는 강철 구조 -

                                      - 용접되는 4개의 코너 던지기

                                      - 강철 크로스 멤버, thickness=2mm

지붕 덮개 -, 직류 전기를 통한 강철판 두꺼운, 0.5mm

                                         지붕 위원회의 합동에 이어 맞추는 360 도



  절연제 - 100개 mm 두꺼운 rockwool

 천장 - 백색 양측에 박판으로 만들어지는 10 mm 마분지 (V 20)

                                      마분지는 방출 가치 E1에 따릅니다



짧은 끝 측에 구조에서 sunken CEE 연결관 -



III. 코너 포스트

                                      - 냉각 압연된 3개 mm 두꺼운 강철 단면도

                                         지붕과 지면 구조에 조이는



IV. 벽면



간격 - 50mm



mm 두꺼운 외부 클래딩 - 물결 모양의, 직류 전기를 통하곤과 입힌 강철판, 0.5



절연제 - 50mm 두꺼운 NeoporR EPS



mm 두꺼운 내부 클래딩 - 물결 모양의, 직류 전기를 통하곤과 입힌 강철판, 0.5

색깔: 백색 (RAL9001)





v. 분할 위원회



간격 - 50mm



mm 두꺼운 지상 클래딩 - 물결 모양의, 직류 전기를 통하곤과 입힌 강철판, 0.5

색깔: 백색 (RAL9001)



   절연제 - 50mm 두꺼운 NeoporR EPS



VI. 절연제



Rockwool - 조밀도: 120kg/m3

                                      - 가연성 가연성 종류 A- 비

                                         연기 조밀도 종류 Q1 - 낮은 연기 배출

                                      - 증명서를 주는: 세륨 & GL



  NeoporR - 조밀도: 18kg/m3

                                      - 가연성 가연성 종류 B1- 비

                                        연기 조밀도 종류 Q1 - 낮은 연기 배출

                                      - 증명서를 주는: 세륨 & GL

문



맞은 외부 문 - 또는 경첩을 다는 왼손

                                      - 양측에 직류 전기를 통한 강철판을 가진 문 잎, 50mm 절연제

                                      - 잡석 바다표범 어업을 가진 명반 구조

- 차원:





명목상 차원	내부 정리
900 x 2100 mm	820 x2020mm

내부 문

(선택) - 경첩을 다는 맞은 왼손

                                      - 양측에 직류 전기를 통한 강철판을 가진 문 잎

                                      - 잡석 바다표범 어업을 가진 강철 구조

- 차원:





명목상 차원	내부 정리
800 x 2000 mm	720 x1920mm
900 x 2000mm	820 x1920mm



VII. Windows



정상 걸림새 창 - Upvc 창틀, 색깔: 백색

                                        창 차원: 650 x 500 mm

                                      - 5mm 두꺼운 명확한 유리, 모기장, 색깔 높은 쪽으로 롤러: 백색



VIII. 전기 장치



기술적인 자료 - sunken CEE 외부 마개와 소켓 연결

                                        전압 230/400 V (선택권: 110V)

                                        50 Hz, 극 3/5, 32 A

                                      - 소비자 상자 안쪽에 제공되는 집합을 위한 회선도

                                      - 천장으로 sunken 소비자 상자



분배자 자료 - IEC61009/GB16917.1에 따라 정의

                                      - 잔여 현재에 의하여 운영하는 장치 40A/0.03mA 2/4 극

                                      - 차단기 10 A (빛) 2개의 극

                                      - 차단기 16A (공기 상황 히이터) 2개의 극

                                      - 차단기 10A (소켓) 2개의 극

                                      - 5개의 구멍 벽면 소켓 (10A)

                                      - 3개의 구멍 공기 상황 소켓 (16A)

                                      - 전등 스위치

                                      - 플라스틱 덮음 2 x 36 W를 가진 2개의 관 형광



흙을 덮기 - 잠금을 가진 1개의 직류 전기를 통한 지구 철 지구 전극 (25 x 4개 mm).  위치에 방어적인 접지 임명은 구매자/고용주에 의해 실행되어야 합니다.



IX. 페인트



산화 - 직류 전기를 통한 아연에 의해 운영한 모든 강철 구조를 방지하십시오

                                      - 색깔, RAL 색깔 1000년을 그리십시오



구조 - 20-40 μm 뇌관

                                      - 40-50 μm 외투



벽면 - 30μm 페인트 간격



x. 시험 결과



절연제 (u) - 지면: thickness=100mm의 U=0.32W/m ² K

                                      - 지붕: thickness=100mm의 U=0.25 W/m ² K

                                      - 위원회: thickness=50mm의 U=0.32 W/m ² K

                                      - 창: thickness=4/12/4mm의 U=2.7 W/m ² K (EN673)

                                      - 아르곤에 의하여 채워지는 창: thickness=4/12/4mm의 U=2.7W/m ² K (EN673)



짐 방위 - 지면 짐: 최대. 적재 능력 2.0 kN/m ² (200 kg/m ²)

수용량:                     - 바람 하중: 25 m/s (90 km/h)



XI.  물 임명



물 공급 - 3/4" 1"을 가진 공급 오두막 벽을 통해서 PVC 관



온난한 물 - 전기 탱크 온수기 (50L, 80L, 300L; 1.5-8kw)



폐수 - 폐수는 PVC 관 DN 50 또는 DN100 (외부 직경 50 또는 110mm)에서 모아지고 오두막 벽을 통해서 출력됩니다





경쟁 이점:



때려 눕힘 위원회 벽은 수송과 저장 공간을 절약합니다

정상과 바닥은 공장에서 현지 일을 극소화하기 위하여 전 소집됩니다

확고한 구조로, 지진 및 태풍은 저항될 수 있습니다

바위 모직과 Noepor 폴리스티렌의 절연재로, 좋은 내화성이 있는 성과는 유효합니다.

모듈 디자인은 무제한 연장에, 연결됩니다

높은 규격화를 위해 고쳐지고 유지되게 쉬운.

생활 시간 30 년.
